SIS (SISTEMAS INSTRUMENTADOS DE SEGURANÇA): EXEMPLOS PARA SELEÇÃO DE HARDWARE (I/O) SIEMENS – PARTE 02 DE 06

Sistemas Instrumentados de Segurança
Um SIS (Sistema Instrumentado de Segurança) é composto por SIF’s (Funções Instrumentadas de Segurança) e cada SIF deve ser projetada para atender um importante aspecto da norma IEC 61511, que é a abordagem ponto a ponto. Para entender os conceitos, consulte as pílulas disponíveis em LTIengenharia.com.br/category/sis/.
Para atender o aspecto citado, os cartões de I/O do PLC (em SIS, usa-se a nomenclatura LS (Logic Solver)) devem atender aos requisitos colocados pela norma IEC 61508.

Escolha do hardware

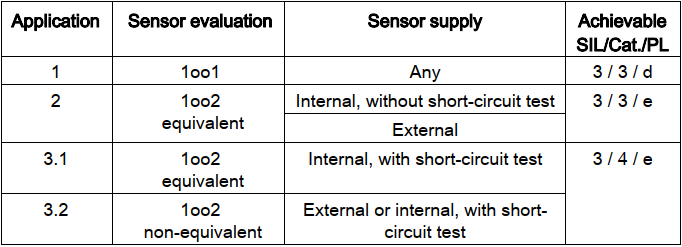

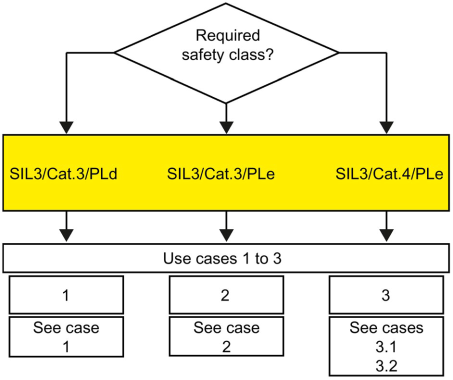

Como pode ser verificado na pílula anterior, foi escolhido o módulo 6ES756-1BH00-0AB0. No manual desse módulo há a indicação de 3 possibilidades de utilização, chamados de “cases”, como pode visto na Figura 01 e na Figura 02.

Escolha da topologia
Como também pode ser verificado na pílula anterior, não foi colocado nenhum requisito específico sobre redundância, logo, com base (apenas) nos requisitos para o cartão de entradas digitais, pode-se utilizar a votação 1oo1 ou 1oo2, já que haviam requisitos de SIF’s SIL 2 e SIL 3.

Conexões elétricas – Case 1

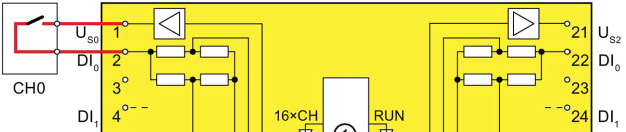

O case 1 contempla um sistema com votação 1oo1 e um típico de conexões elétricas, para o cartão escolhido, é mostrado na Figura 03.

Conexões elétricas – Case 2

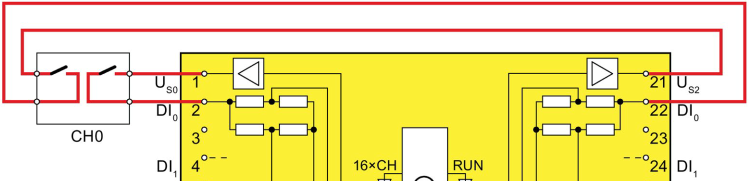

O case 2 contempla um sistema com votação 1oo1 e um típico de conexões elétricas, para o cartão escolhido, é mostrado na Figura 04. Para esse caso, pode-se ter uma votação 1oo2, considerando somente as entradas (um sensor de duplo canal conectado ao módulo) ou, ainda, uma votação 1oo2 entre dois sensores distintos.

Esse módulo permite que as conexões elétricas sejam feitas de outras formas (para mais detalhes, consulte o manual do fabricante).

IMPORTANTE:
Essa “Pílula, da LTI” mostra apenas requisitos básicos. Um projeto de SIS precisa considerar outras informações importantes, como tempo de missão, tempos de resposta, etc.

A seguir colocamos as pílulas que completam essa série de publicações:

- PL05-5080-008:
  mostra um exemplo de cartões de entradas digitais;
- PL05-5080-010 e PL05-5080-011:
  mostra um exemplo de cartões de saídas digitais e a votação adequada;
- PL05-5080-012 e PL05-5080-013:
  mostra um exemplo de cartões de entradas analógicas e a votação adequada.
