POWERFLEX 753 – INVERSÃO DO SENTIDO DE ROTAÇÃO POR SOFTWARE

PowerFlex 753:
A família de drives PowerFlex 753, da Rockwell Automation, pode atender à uma ampla gama de aplicações. Essa família disponibiliza drives que operam em várias classes de tensão (200V a 690V) e atendem à uma ampla de potência, desde 0,37kW até 250kW (as faixas variam em função da classe de tensão).
Esses drives possuem opção de interface Ethernet/IP com suporte à DLR (dual layer ring). Também oferece, como opcionais, as funções de segurança STO (safe torque off) e SSM (safe speed monitor), ambas com certificação.

Inversão do sentido de rotação do motor:
A inversão do sentido de rotação de um motor que é acionado por um drive PowerFlex 753 pode ser feita de algumas maneiras. Uma delas, que é objeto dessa “Pílula, da LTI”, é feita alterando o parâmetro 40, via software RSLogix 5000 ou Studio 5000, ambos da Rockwell Automation.
A Figura 01 mostra parte do manual do drive, onde cada um dos bits que compõem o parâmetro “Mtr Options Cfg” é apresentado; nessa mesma figura, é colocada parte do manual que explicita a função do bit 4.

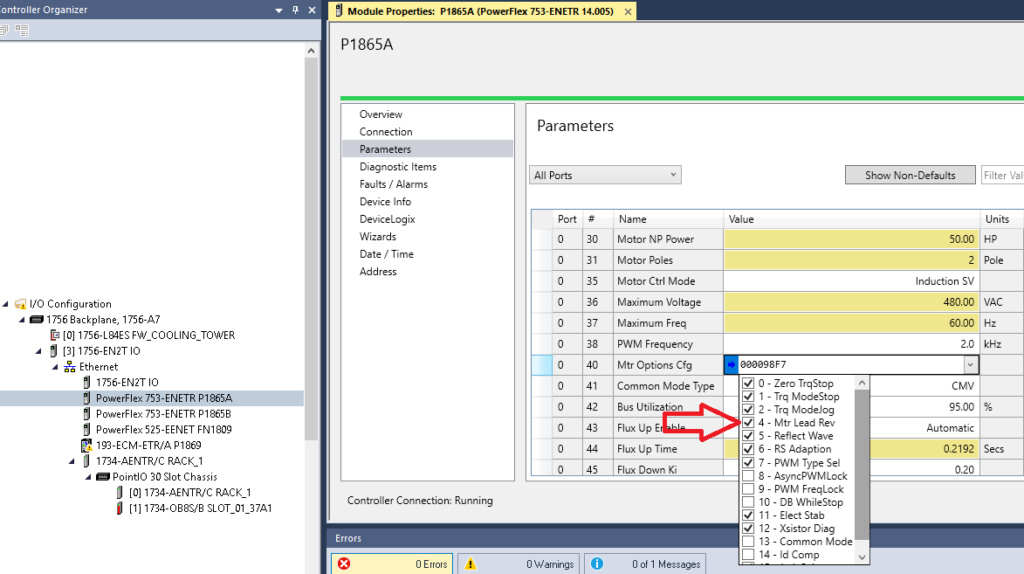

Esse parâmetro pode ser acessado pelos softwares citados; basta selecionar o drive desejado, na pasta “I/O Configuration” e abrir as suas propriedades. Deve-se, então, acessar os parâmetros do drive, como mostrado na Figura 02. Nessa mesma imagem há a indicação, por uma seta vermelha, de qual bit deve ser alterado. É importante ressaltar que essa operação só pode ser feita com o software se comunicando com PLC/PAC que controla o drive.
